PRODUCTS

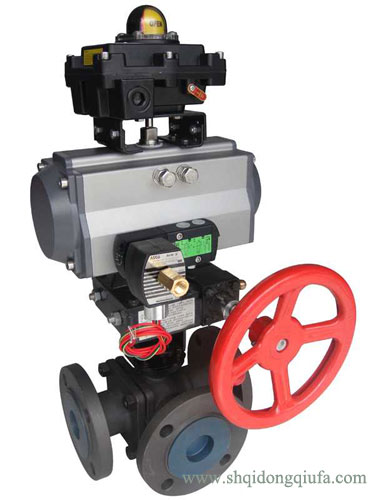

Q644F氣動三通球閥 Q644F氣動L型三通球閥


Q644F氣動三通球閥介紹:
Q644F氣動三通球閥是由氣動執行機構和三通閥組成,是一種三通道的回轉型球閥,具有密封性好、結構嚴謹、重量輕、維護簡便等優點,可滿足不同的生產工藝要求。Q644F氣動三通球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。

  Q644F氣動L型三通球閥在結構上采用一體化結構,四面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化,Q644F氣動三通球閥能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。

 Q644F氣動三通球閥設計標準:

設計依據GB標準ANS1標準

設計標準GB/12237ANSIB16.34

連接法蘭尺寸GB/9113、JB/T79ANS1B16.5

試驗和檢驗JB/T9002AP1598

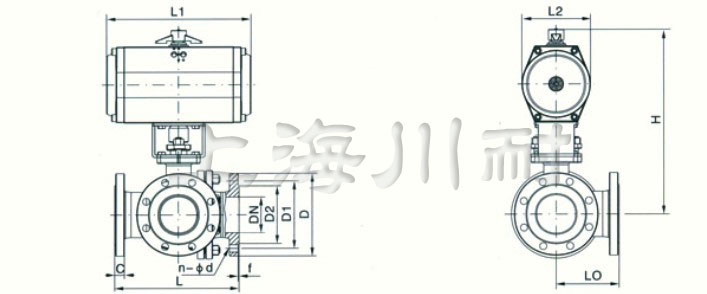

Q644F氣動球閥尺寸規格:

通徑
外形尺寸
連接法蘭尺寸
DN
in
L
L1
L2
H
D
D1
D2
C
f
n-φd
15
1/2
130
140/178
62/75
185/191
95
65
46
14
2
4-φ14
20
3/4
150
164/214
75/91
197/225
105
75
56
16
2
4-φ14
25
1
180
164/214
75/91
199/227
115
85
65
16
2
4-φ14
32
11/4
200
190/295
91/112
240/266
140
100
76
18
3
4-φ18
40
11/2
220
210/295
101/112
255/271
150
110
84
18
3
4-φ18
50
2
240
247/340
112/127
286/307
165
125
99
20
3
4-φ18
65
21/2
260
276/398
127/139
330/335
185
145
118
20
3
4-φ18
80
3
280
308/438
139/159
349/383
200
160
132
20
3
8-φ18
100
4
320
348/562
159/206
421/487
220
180
156
22
3
8-φ18
125
5
380
432/724
176/228
485/557
250
210
184
22
3
8-φ18
150
6
440
524/928
228/275
582/629
285
240
211
24
3
8-φ22
200
8
550
648/1033
275/324
702/750
340
295
266
24
3
12-φ22

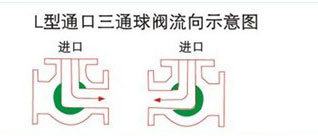

 Q644F氣動法蘭球閥流向示意圖:



 Q644F氣動三通球閥結構圖:


上一篇:Q645F氣動三通球閥 Q645F氣動三通法蘭球閥
下一篇:最后一頁
