當前位置：首頁 > 產品中心 > 電磁閥 > 高溫電磁閥 > ZCG高溫電磁閥ZCG高溫電磁閥
ZCG高溫電磁閥結構原理：
高溫電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下， 關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
ZCG高溫電磁閥結構特點：
1、耐高溫：采用密封材料采用耐高溫金屬硬密封材料，線圈部分采用耐高溫電工材料，外圍增設散熱機構，提高了使用溫度，介質流體溫度可達425℃
2、耐磨：選材合理，閥軸和導向套間充分利用流體的自潤滑作用，減少磨損，內腔表面和噴涂碳化硅或者金剛石粉末，洛氏硬度可以達到68-110HRC
3、耐腐蝕：主要部件閥塞、閥體等采用不銹鋼和銅合金制成，防腐性能好
3、采用杠桿原理保證線圈和閥體徹底分離
ZCG高溫電磁閥型號技術規格：
| 介質溫度℃ | ZCG | ≤250 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ZCH | ≤400 | ||||||||
| 公稱壓力(MPa) | ZCG | 2.5 | |||||||
| ZCH | 4.0 | ||||||||
| 工作壓差(MPa) | ZCG | 0.1-2.5 | |||||||
| ZCH | 0.1-4.0 | ||||||||
| 公稱通徑(MPa) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 功耗 | 130VA | 480VA | |||||||
| 電源電壓 | AC220V DC 24V 其余規格可作特殊訂貨 | ||||||||
| 額定流量系數(KV) | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | 58 | 85 | 154 |
| 泄漏量(ml/min) | 按JB/T7352-94·F規定 | ||||||||
ZCG高溫電磁閥的安裝：
1、在安裝電磁閥前：請仔細核對電磁閥型號和規格并沖洗管道和接口
2、高溫電磁閥安裝方向：介質流通方向應與閥體上箭頭方向一致；電磁線圈部分應豎直向上
3、不要將高溫電磁閥安裝于管道低凹處，以免因蒸汽凝結水，雜質等沉積在閥內而妨礙動作
4、高溫電磁閥不可在爆炸危險場合使用
5、ZCG電磁閥安裝處應留有一定空間，以便散熱及日常保養與定期保養

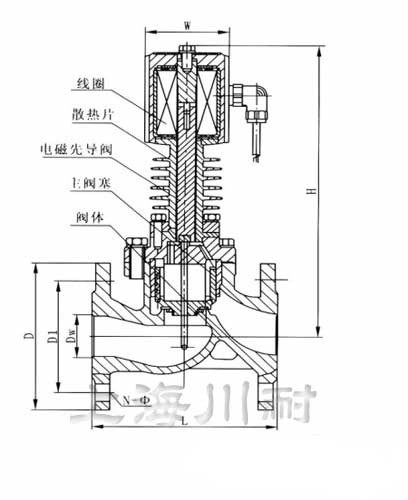

ZCG高溫電磁閥結構圖：
